Bulong neo J (J-bolt) là “người anh em” quen thuộc của bulong neo chữ L trong họ bulong móng — cùng dùng để cố định kết cấu thép vào nền bê tông, nhưng khác nhau ở hình dạng đầu neo và trường hợp ứng dụng tối ưu. Rất nhiều chủ thầu, đại lý vẫn nhầm lẫn hoặc dùng thay thế lẫn nhau hai loại này mà không biết sự khác biệt có thể ảnh hưởng đến độ ổn định lâu dài của công trình. Bài viết dưới đây làm rõ cấu tạo, tiêu chuẩn, so sánh chi tiết và hướng dẫn cách chọn đúng.
1. Bulong neo J là gì?

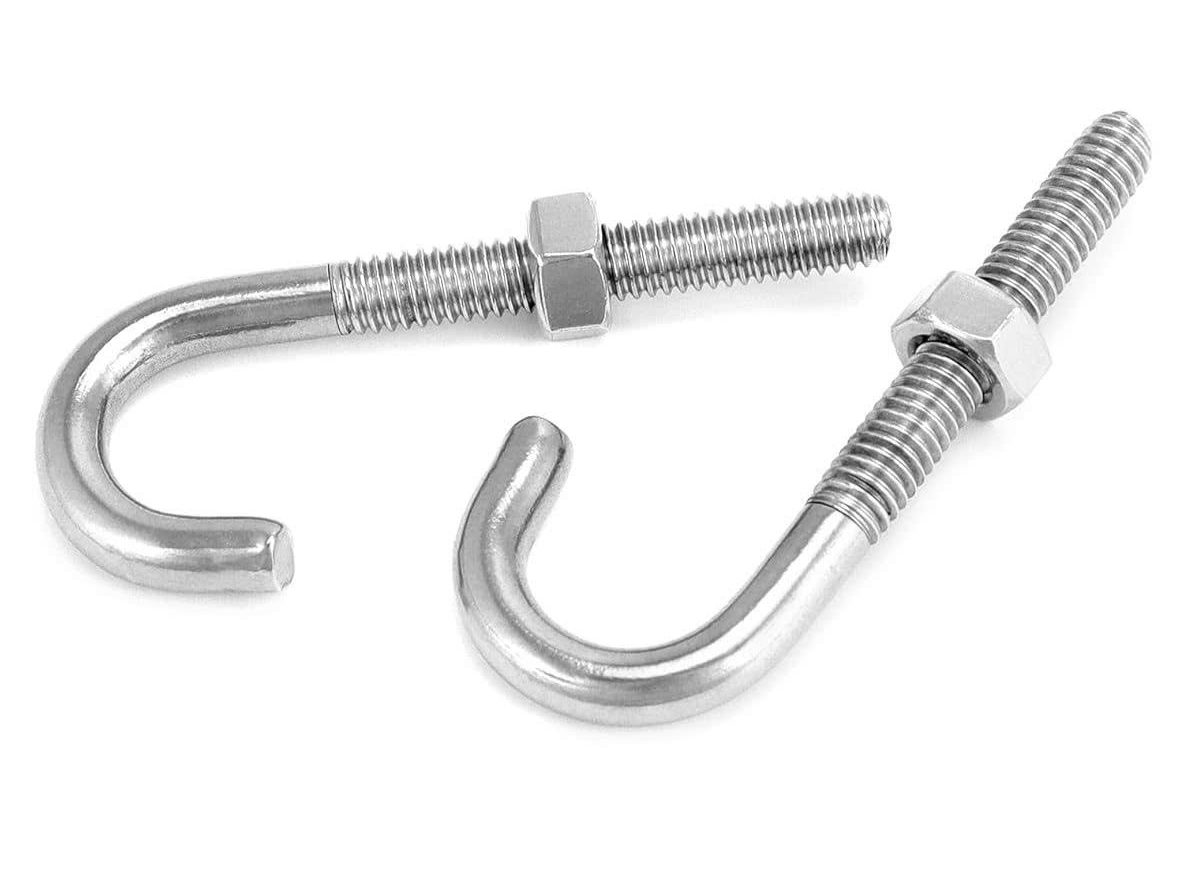

Bulong neo J là một dạng bulong móng (anchor bolt), có cấu tạo gồm một thanh kim loại: một đầu được tiện ren để lắp đai ốc và long đền, đầu còn lại được uốn cong tạo thành hình móc câu giống chữ cái “J”. Phần đầu móc câu này được chôn sâu trong khối bê tông ngay khi đổ móng, còn phần đầu ren nhô lên trên để lắp ghép với kết cấu thép, bản mã hoặc chân đế thiết bị.
Ngoài dạng J tiêu chuẩn (móc hở), thị trường còn có biến thể neo JA — đầu uốn khép kín thành vòng tròn thay vì móc hở, thường dùng riêng cho neo móng trụ đèn chiếu sáng, trụ điện.
2. Ưu điểm của Bulong neo J
- Khả năng neo giữ tốt trong bê tông: Đầu uốn cong dạng móc câu giúp tạo liên kết cơ học, tăng khả năng chống lực kéo và hạn chế bị nhổ khỏi móng.
- Thi công đơn giản: Được chôn sẵn khi đổ bê tông, phù hợp với nhiều loại móng và kết cấu công trình.
- Dễ gia công theo bản vẽ: Có thể sản xuất theo nhiều đường kính, chiều dài và chiều dài ren khác nhau để đáp ứng yêu cầu thiết kế.
- Đa dạng vật liệu và bề mặt: Có thể chế tạo từ thép carbon, thép hợp kim hoặc inox; bề mặt thép đen, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
- Ứng dụng rộng rãi: Thường dùng để cố định cột đèn, trụ điện, biển báo, chân máy, kết cấu thép và các công trình hạ tầng.
3. Nhược điểm của Bulong neo J
- Phải lắp đặt trước khi đổ bê tông: Không thể thi công sau khi bê tông đã đông cứng như bulong neo hóa chất hoặc tắc kê nở.
- Khả năng chịu tải lớn phụ thuộc vào thiết kế: Chiều dài chôn neo, đường kính và bán kính uốn của móc J cần được tính toán phù hợp với tải trọng thực tế.
- Khó điều chỉnh hoặc thay thế: Nếu đặt sai vị trí hoặc sai cao độ trong quá trình đổ móng, việc sửa chữa sẽ tốn nhiều thời gian và chi phí.
- Không phù hợp với mọi loại kết cấu: Đối với các công trình chịu tải trọng rất lớn hoặc yêu cầu kỹ thuật đặc biệt, kỹ sư có thể chỉ định các loại neo khác như bulong đầu bản (headed anchor) hoặc neo hóa chất.
- Yêu cầu thi công chính xác: Cần sử dụng dưỡng định vị để đảm bảo khoảng cách, cao độ và phương thẳng đứng của bulong trước khi đổ bê tông.
4. Cấu tạo và nguyên lý neo giữ

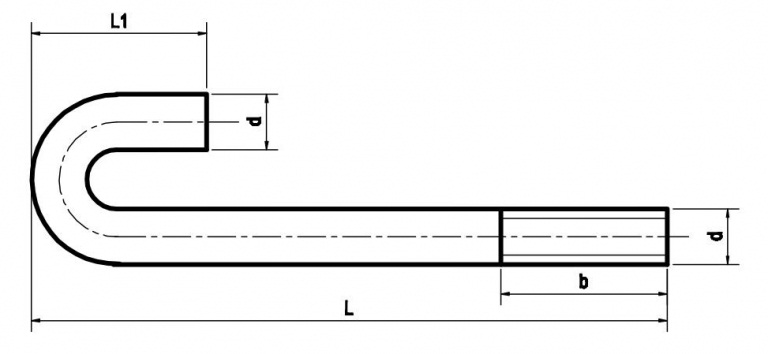

Một bulong neo J gồm ba phần chính:
- Phần ren (b) : tiện ren hệ mét, lắp đai ốc, long đền và bản mã liên kết với kết cấu phía trên.
- Phần thân trơn (L – b): đoạn hình trụ thẳng, chôn trong bê tông, chịu lực kéo dọc trục chính.
- Phần móc câu (L1): đoạn uốn cong với góc uốn lớn hơn 180 độ, chôn sâu nhất, đóng vai trò “mỏ neo” chống lực nhổ.
Về nguyên lý, hình dạng móc câu của neo J tạo diện tích tỳ vào khối bê tông theo đường cong thay vì một góc vuông đơn — giúp phân bố ứng suất đều hơn quanh điểm uốn khi mối liên kết chịu dao động lặp lại (rung động, tải trọng động), giảm nguy cơ tập trung ứng suất tại một điểm gãy khúc như ở neo L.
4. Tiêu chuẩn sản xuất
| Tiêu chuẩn | Xuất xứ | Ghi chú |
|---|---|---|
| ASTM F1554 | Mỹ | Chuyên dùng cho bulong neo móng (anchor bolt), phổ biến trong công trình có yếu tố kỹ thuật Mỹ |
| JIS B 1178 | Nhật Bản | Tiêu chuẩn Nhật cho bulong neo móng |
| DIN / ISO / GB | Đức / Quốc tế / Trung Quốc | Tham chiếu quy cách, phổ biến với thiết bị nhập khẩu |
Tương tự neo L, phần lớn bulong neo J tại Việt Nam được gia công theo bản vẽ thiết kế cụ thể của từng công trình thay vì mua hàng có sẵn theo lô cố định.
5. Kích thước và cấp bền phổ biến
Bulong neo J phổ biến với đường kính từ M12 đến M64 (một số đơn vị gia công đến M80), chiều dài tùy theo yêu cầu thiết kế và độ sâu chôn neo:
| M12 – M16 | M20 – M24 | M27 – M36 | M42 – M64 |
| trụ đèn, trụ điện, kết cấu nhẹ | nhà xưởng, cột thép trung bình | cầu đường, kết cấu chịu tải lớn | công trình hạ tầng đặc biệt |
Cấp bền phổ biến của bulong neo J: 4.6, 5.6, 6.6, 8.8, và trong một số công trình chịu tải lớn có thể lên đến 10.9.
| Thép CT3, C45 | Thép hợp kim | Inox 201/304/316 |
6. Phân biệt Neo J và Neo L
Đây là hai loại bulong neo dễ bị dùng thay thế lẫn nhau nhất do đều thuộc nhóm “bulong móng có đầu uốn cong”. Bảng dưới đây tổng hợp các tiêu chí phân biệt chính:
| Tiêu chí | Neo J | Neo L |
|---|---|---|
| Hình dạng đầu neo | Móc câu, góc uốn > 180° | Vuông góc 90° |
| Phân bố lực khi có rung động | Đều hơn, giảm tập trung ứng suất | Tập trung tại điểm gãy góc |
| Phù hợp tải trọng | Tải trọng động, rung động, lực nhổ dao động | Tải trọng tĩnh, lực kéo lớn ổn định |
| Ứng dụng điển hình | Trụ đèn, trụ điện, cầu đường, thiết bị rung | Chân cột kết cấu thép, bệ máy, nhà xưởng |
| Độ phức tạp gia công | Tương đương | Tương đương |
Cả hai loại đều được lắp cùng đai ốc DIN 934 và long đền, và đều cần dưỡng bulong để cố định đúng vị trí trước khi đổ bê tông.
Lưu ý: Cả hai loại cần lắp theo Đai ốc và Long đền cùng tiêu chuẩn.
7. Cách lựa chọn phù hợp
Việc chọn giữa neo J và neo L nên dựa trên bản chất tải trọng mà mối liên kết phải chịu, không nên chọn theo thói quen hoặc hàng có sẵn:
| Chọn Neo J khi | Chọn Neo L khi |
| Công trình chịu tải trọng động hoặc rung động thường xuyên (cầu đường, trụ đèn chiếu sáng, trụ điện, thiết bị rung liên tục); hoặc khi không gian chôn neo bị hạn chế theo chiều ngang so với neo L. | Công trình chủ yếu chịu lực kéo tĩnh lớn và ổn định như chân cột kết cấu thép nhà xưởng, bệ máy công nghiệp, nơi hồ sơ thiết kế đã tính toán theo cơ chế neo vuông góc. |
Nguyên tắc quan trọng nhất vẫn là: đối chiếu hồ sơ thiết kế kết cấu trước khi quyết định. Nếu bản vẽ đã chỉ định rõ loại neo, không nên tự ý thay thế dù hai loại có vẻ tương đương về hình dáng bên ngoài — sự khác biệt trong cách phân bố ứng suất có thể ảnh hưởng đến tuổi thọ mối liên kết về lâu dài, đặc biệt với công trình chịu rung động.

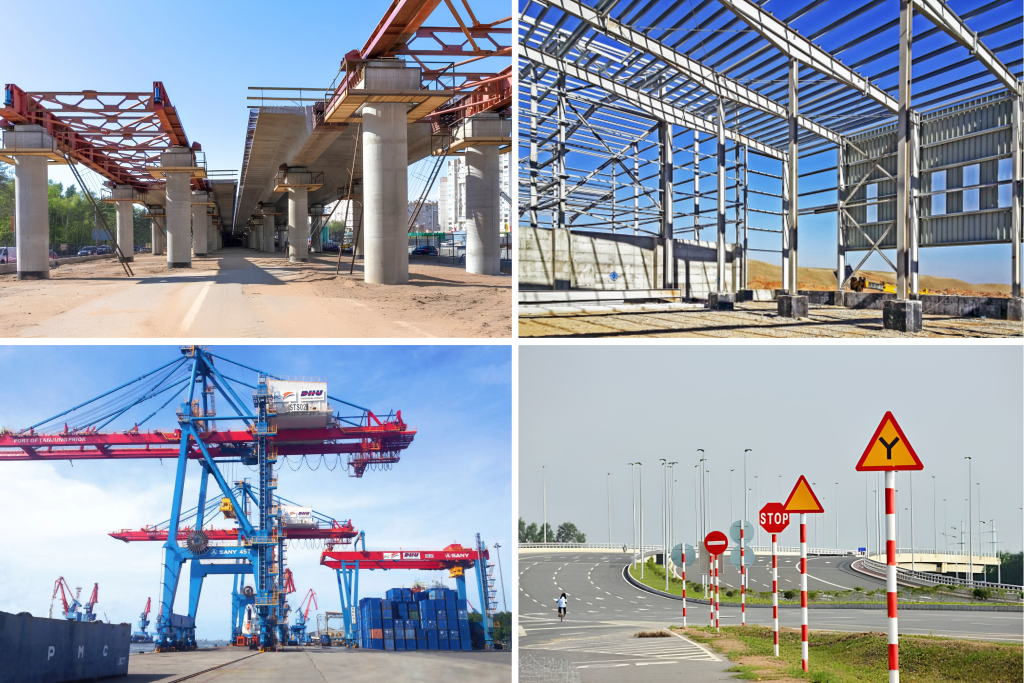

8. Ứng dụng thực tế của bulong neo J
- Trụ đèn chiếu sáng, trụ điện, biển báo giao thông: ứng dụng phổ biến và đặc trưng nhất của neo J (và biến thể JA).
- Công trình cầu đường: nơi kết cấu thường xuyên chịu tải trọng động từ xe cộ, rung chấn.
- Nhà xưởng, nhà thép tiền chế: liên kết chân cột với móng, tương tự neo L nhưng ưu tiên khi có yếu tố rung động.
- Cố định chân máy, thiết bị công nghiệp: giảm rung động và sai số trong quá trình vận hành máy móc.
- Cầu trục cảng biển, chân cần cẩu: các ứng dụng chịu tải trọng động lớn và lặp lại liên tục.
Xem thêm các bài viết liên quan
- Bulong Neo Là Gì? Cấu Tạo, Phân Loại, Tiêu Chuẩn Và Ứng Dụng Trong Xây Dựng, Kết Cấu Thép
- Bulong Neo Chữ U ( U-Bolt) Là Gì? Cấu Tạo, Tiêu Chuẩn, Vật Liệu Và Ứng Dụng Trong Hệ Thống Cơ Điện MEP
- Bulong Neo Chữ L Là Gì? Cấu Tạo, Tiêu Chuẩn, Vật Liệu Và Ứng Dụng Trong Hệ Thống Cơ Điện MEP
- Bulong Neo M16 – Tìm hiểu về đặc điểm của bulong
- Đai Ốc DIN 934 Là Gì? Tiêu Chuẩn Đai Ốc Lục Giác Và Ứng Dụng
- Bulong DIN 933 Là Gì? Tiêu Chuẩn, Cấu Tạo, Phân Loại Và Ứng Dụng
- Bulong DIN 931 Là Gì? Cấu Tạo, Kích Thước, Cấp Bền Và Ứng Dụng
- Bulong Liên Kết — Giải pháp cho kết cấu thép
- Kim Khí Nam Việt – Đơn Vị Cung Cấp Bulong Uy Tín Tại Tp. Hồ Chí Minh Và Trên Toàn Quốc
9. Câu hỏi thường gặp (FAQ)
1. Bulong neo J khác gì bulong neo L?
Bulong neo L có đầu bẻ vuông góc 90 độ, còn bulong neo J có đầu uốn cong dạng móc câu. Neo L phổ biến cho chân cột kết cấu thép, bệ máy chịu lực kéo tĩnh lớn; neo J thường ưu tiên cho kết cấu chịu tải trọng động, rung động như cầu đường, trụ đèn, trụ điện.
2. Khi nào nên chọn bulong neo J thay vì neo L?
Nên chọn neo J khi công trình chịu tải trọng động hoặc rung động thường xuyên (cầu đường, trụ đèn, trụ điện, thiết bị rung), hoặc khi không gian chôn neo hạn chế theo chiều ngang. Nên chọn neo L khi công trình chủ yếu chịu lực kéo tĩnh lớn như chân cột kết cấu thép nhà xưởng, bệ máy công nghiệp.
3. Cấp bền bulong neo J phổ biến là bao nhiêu?
Với công trình điện trung, hạ thế thông thường dùng cấp bền 5.6, 6.6 hoặc 8.8. Với công trình chịu tải lớn hơn như cầu đường, kết cấu thép nặng, có thể dùng cấp bền 8.8 hoặc 10.9.
4. Mua bulong neo J số lượng lớn ở đâu uy tín tại TP.HCM?
Kim Khí Nam Việt cung cấp sỉ bulong neo J đầy đủ cấp bền, đa dạng kích thước và vật liệu, có chứng từ CO/CQ, hỗ trợ gia công theo bản vẽ và giao hàng công trình tại TP.HCM và toàn quốc.
