Long đền vênh DIN 127 (vòng đệm vênh, spring washer) là phụ kiện quen thuộc trong mọi mối ghép bulong — đai ốc, với vai trò chống tự nới lỏng do rung động. Tuy phổ biến, không phải ai cũng hiểu đúng nguyên lý hoạt động, cách phân biệt Type A/B, và đặc biệt là những trường hợp long đền vênh không phát huy hiệu quả như kỳ vọng. Bài viết dưới đây giải đáp đầy đủ.
1. Long đền vênh DIN 127 là gì?

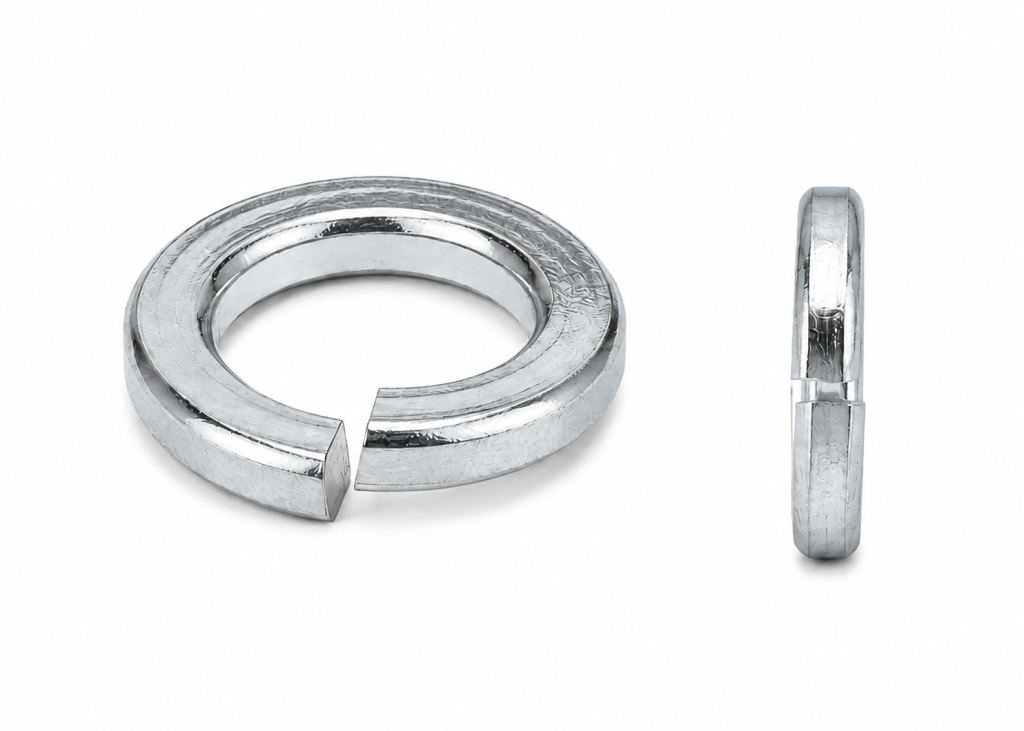

DIN 127 là ký hiệu tiêu chuẩn kỹ thuật của Đức, quy định hình dạng, kích thước và cơ tính của long đền vênh (spring washer) — một trong những loại long đền lâu đời và phổ biến nhất trong ngành cơ khí, xây dựng. Khác với long đền phẳng có dạng đĩa khép kín, long đền vênh có cấu tạo dạng vòng bị xẻ một rãnh, hai đầu không khép kín mà xếp chồng lệch nhau tạo thành hình xoắn ốc nhẹ.
Long đền vênh còn được gọi bằng nhiều tên khác trên thị trường: long đền lò xo, vòng đệm vênh, lông đền vênh, lông đền que. Đây đều là cách gọi khác nhau của cùng một sản phẩm, được sản xuất theo tiêu chuẩn DIN 127.
2. Nguyên lý chống nới lỏng của long đền vênh
Nguyên lý hoạt động của long đền vênh dựa trên tính đàn hồi cơ học:
- Ở trạng thái tự nhiên (chưa siết), long đền có hình dạng vênh, không nằm phẳng hoàn toàn.
- Khi siết bulong/đai ốc, long đền bị ép dần về trạng thái phẳng, tích lũy nội lực đàn hồi bên trong (giống nguyên lý lò xo lá).
- Lực đàn hồi này tạo ra một lực ép liên tục lên bề mặt tiếp xúc, giúp duy trì ma sát và lực căng của mối ghép ngay cả khi có dao động nhỏ về kích thước do rung động hoặc nhiệt độ.
- Hai đầu rãnh cắt (đặc biệt ở Type B) có xu hướng “cắn” nhẹ vào bề mặt tiếp xúc, tạo thêm lực cản chống xoay ngược chiều siết.
Nhờ cơ chế này, long đền vênh giúp:
- Giảm nguy cơ tự nới lỏng do rung động hoặc va đập.
- Phân phối tải trọng đều hơn lên bề mặt tiếp xúc (giảm biến dạng cục bộ).
- Duy trì lực căng ổn định của mối ghép khi có dao động nhiệt độ nhẹ.
3. Ưu điểm và Nhược điểm của long đền vênh DIN 127
| Ưu điểm | Nhược điểm |
| Chống nới lỏng hiệu quả trong rung động nhẹ – trung bình | Hiệu quả chống lỏng có giới hạn |
| Giá thành thấp, sẵn có phổ biến | Có thể gây sai lệch nhỏ về khoảng cách kẹp |
| Lắp đặt đơn giản, không cần công cụ đặc biệt | Giảm hiệu quả theo thời gian |
| Phân bố lực kẹp đều hơn | Không phù hợp bề mặt mềm hoặc dễ trầy xước |
| Duy trì lực căng ổn định | Dễ bị đánh giá sai vai trò |
| Đa dạng vật liệu |
4. Cấu tạo long đền vênh DIN 127
Về hình dáng tổng thể, long đền vênh là một vòng kim loại mỏng, nhưng khác với long đền phẳng khép kín hoàn toàn, vòng này bị xẻ một rãnh hở và uốn lệch theo một mặt phẳng nghiêng — tạo thành hình dạng giống một vòng xoắn ốc dẹt, không nằm phẳng khi ở trạng thái tự nhiên. Chính cấu tạo “không phẳng” này là yếu tố tạo ra lực đàn hồi khi long đền bị siết ép, hoạt động tương tự một lò xo lá thu nhỏ.

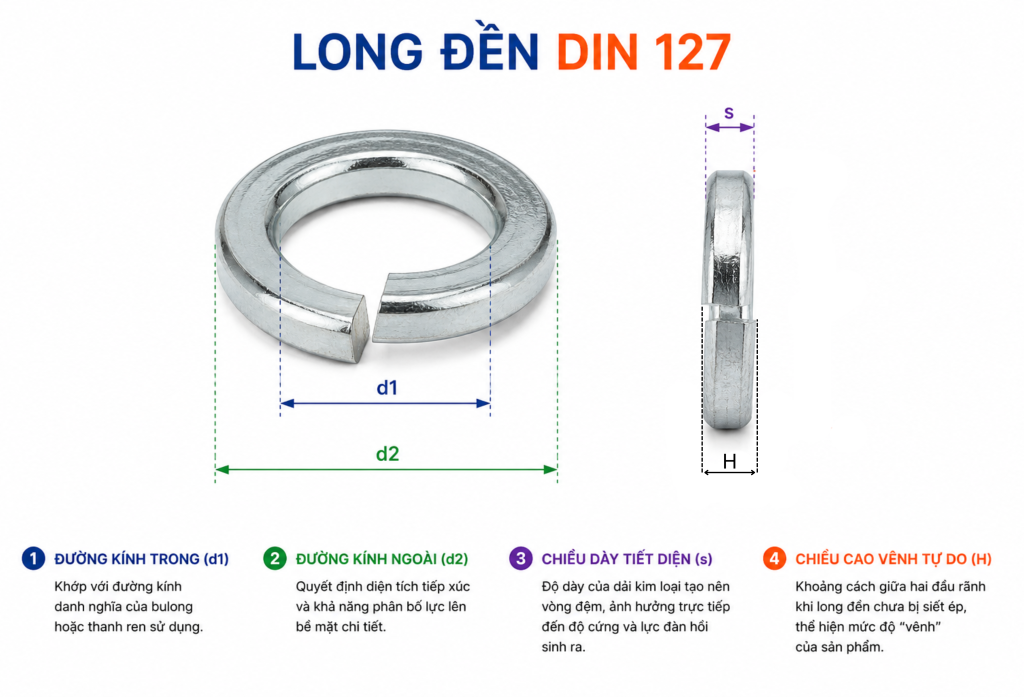

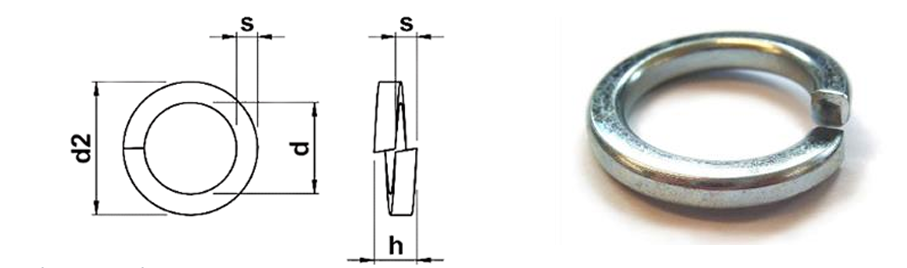

Các thông số cấu tạo chính của long đền vênh DIN 127 gồm:
- Đường kính trong (d1): khớp với đường kính danh nghĩa của bulong hoặc thanh ren sử dụng.
- Đường kính ngoài (d2): quyết định diện tích tiếp xúc và khả năng phân bố lực lên bề mặt chi tiết.
- Chiều dày tiết diện (s): độ dày của dải kim loại tạo nên vòng đệm, ảnh hưởng trực tiếp đến độ cứng và lực đàn hồi sinh ra.
- Chiều cao vênh tự do (H): khoảng cách giữa hai đầu rãnh khi long đền chưa bị siết ép, thể hiện mức độ “vênh” của sản phẩm.
Về phần đầu rãnh cắt, long đền vênh DIN 127 có hai kiểu cấu tạo phổ biến:
- Type A với hai đầu tách rời tạo hình xoắn ốc đơn giản (phù hợp ren thô, tải trọng thấp hơn)
- Type B với hai đầu dạng vuông, giúp tăng khả năng “cắn” vào bề mặt tiếp xúc và cải thiện hiệu quả khóa. Trên thị trường Việt Nam, phần lớn sản phẩm được sản xuất theo cấu tạo Type B do hiệu quả chống nới lỏng tốt hơn.
5. Kích thước tiêu chuẩn và Vật liệu chế tạo thường gặp

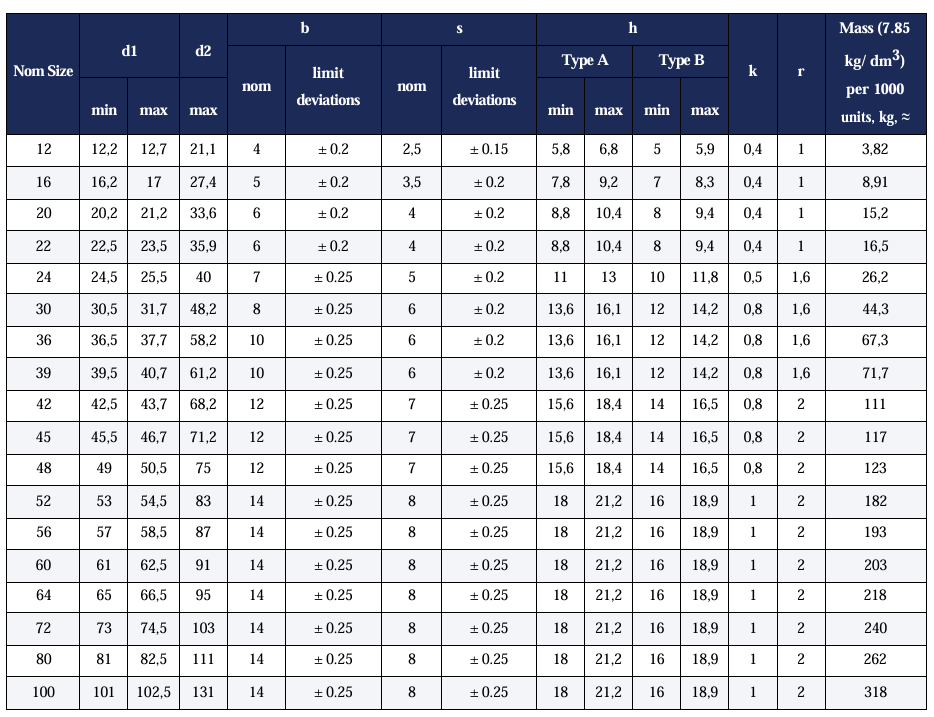

a) Kích thước tiêu chuẩn
Long đền vênh DIN 127 được sản xuất tương ứng với các đường kính bulong phổ biến, từ M3 đến M64 tùy nhà cung cấp:
| Đường kính bulong | Đường kính trong long đền | Đối tượng sử dụng phổ biến |
|---|---|---|
| M6 – M10 | ~6,1 – 10,2 mm | Cơ khí, lắp ráp máy móc, nội thất |
| M12 – M20 | ~12,2 – 20,2 mm | Kết cấu thép, xây dựng dân dụng |
| M24 – M36 | ~24,5 – 36,5 mm | Kết cấu chịu tải lớn, cầu đường |
b) Vật liệu chế tạo
| Thép cacbon / thép lò xo | Thép đen (mạ điện phân, mạ kẽm) | Inox 201 / 304 / 316 | Đồng thau và đồng |
Thép lò xo là vật liệu lý tưởng nhất cho long đền vênh vì có độ đàn hồi và khả năng phục hồi hình dạng tốt sau khi chịu lực nén lặp lại. Với môi trường ẩm, ngoài trời hoặc yêu cầu chống ăn mòn, nên ưu tiên inox 304; với môi trường biển hoặc hóa chất, nên chọn inox 316.
Lưu ý quan trọng — khi nào KHÔNG nên chỉ dựa vào long đền vênh: Trong môi trường rung động cực mạnh, một mình long đền vênh có thể không đủ để đảm bảo chống nới lỏng tuyệt đối. Nên kết hợp thêm các giải pháp khác như long đền răng cưa, đai ốc khóa (DIN 985) hoặc keo khóa ren.
6. Bề mặt hoàn thiện của long đền vênh DIN 127
Long đền vênh DIN 127 được xử lý nhiều loại bề mặt khác nhau nhằm tăng khả năng chống ăn mòn và phù hợp với từng môi trường sử dụng:
- Thép đen (Black Finish): Không xử lý bề mặt, giá thành thấp, phù hợp môi trường khô ráo trong nhà.
- Mạ kẽm điện phân (Electro Galvanized): Chống gỉ ở mức khá, bề mặt sáng đẹp, thường dùng trong cơ khí và thiết bị dân dụng.
- Mạ kẽm nhúng nóng (Hot-Dip Galvanized – HDG): Lớp kẽm dày, khả năng chống ăn mòn cao, thích hợp cho công trình ngoài trời và môi trường ẩm.
- Inox 304: Chống gỉ tốt, phù hợp nhà xưởng, thực phẩm, môi trường có độ ẩm cao.
- Inox 316: Khả năng chống ăn mòn vượt trội, thích hợp cho môi trường biển, hóa chất hoặc khu vực có độ ăn mòn cao.
Lưu ý: Nên lựa chọn long đền có vật liệu hoặc lớp phủ bề mặt tương thích với bulong và đai ốc để hạn chế hiện tượng ăn mòn điện hóa, đồng thời tăng tuổi thọ của mối liên kết.
7. Thông số kỹ thuật long đền vênh DIN 127
| Thông tin | Chi tiết |
|---|---|
| Tên sản phẩm | Long đền vênh DIN 127 |
| Tên tiếng Anh | Spring Washer DIN 127 |
| Tiêu chuẩn | DIN 127 |
| Loại | Long đền chống tự nới lỏng |
| Kiểu cấu tạo | Type A, Type B |
| Đường kính sử dụng | M3 – M64 |
| Vật liệu | Thép lò xo, thép carbon, inox 201, inox 304, inox 316 |
| Bề mặt | Đen, mạ kẽm điện phân, mạ kẽm nhúng nóng, inox |
| Độ cứng | Theo vật liệu và yêu cầu sản xuất |
| Kết hợp với | Bulong DIN 931, DIN 933, đai ốc DIN 934 |
| Ứng dụng | Cơ khí, xây dựng, máy móc, ô tô, thiết bị công nghiệp |
8. Cách lắp đặt đúng
Thứ tự lắp phổ biến trong một mối ghép bulong tiêu chuẩn:
- Đầu bulong
- Long đền vênh (tiếp xúc trực tiếp với đầu bulong hoặc đai ốc)
- Long đền phẳng (nếu có, giúp phân bố lực và bảo vệ bề mặt mềm)
- Bề mặt các chi tiết cần ghép
- Đai ốc (có thể lắp thêm một bộ long đền vênh + phẳng phía đai ốc tùy yêu cầu thiết kế)
Nguyên tắc quan trọng: long đền vênh nên tiếp xúc trực tiếp với bề mặt cứng (đầu bulong, đai ốc) thay vì tiếp xúc trực tiếp với bề mặt chi tiết mềm, để phát huy tối đa lực đàn hồi và tránh làm lõm bề mặt chi tiết.
9. Ứng dụng thực tế
- Kết cấu thép, xây dựng: nhà tiền chế, cầu thang thép, hệ khung giằng — nơi mối ghép khó kiểm tra hoặc siết lại thường xuyên.
- Cơ khí, lắp ráp máy móc: các chi tiết máy có rung động khi vận hành.
- Ô tô, thiết bị công nghiệp: giữ chặt các bộ phận chịu rung động liên tục.
- Đóng tàu, thiết bị điện tử: đảm bảo độ ổn định lâu dài cho mối ghép.
Long đền vênh DIN 127 thường được sử dụng kết hợp với bulong DIN 933, DIN 931 và đai ốc DIN 934 để hoàn thiện mối liên kết. Với các công trình có yêu cầu kỹ thuật cao hơn về chống rung, có thể tham khảo thêm dòng Bulong Liên Kết chuyên dụng cho kết cấu thép.
Xem thêm các bài viết liên quan
- Bulong DIN 933 Là Gì? Tiêu Chuẩn, Cấu Tạo, Phân Loại Và Ứng Dụng
- Bulong DIN 931 Là Gì? Cấu Tạo, Kích Thước, Cấp Bền Và Ứng Dụng
- Đai Ốc DIN 934 Là Gì? Tiêu Chuẩn Đai Ốc Lục Giác Và Ứng Dụng
- Bulong Liên Kết — Giải pháp cho kết cấu thép
- Kim Khí Nam Việt – Đơn Vị Cung Cấp Bulong Uy Tín Tại Tp. Hồ Chí Minh Và Trên Toàn Quốc
11. Câu hỏi thường gặp (FAQ)
1. Long đền vênh DIN 127 Type A và Type B khác nhau thế nào?
Type A có hai đầu tách rời tạo hình xoắn ốc, dùng cho ren thô và tải trọng thấp hơn. Type B có đầu dạng vuông, hiệu quả khóa cao hơn Type A. Tại Việt Nam, DIN 127-B là loại phổ biến và được sản xuất nhiều nhất.
2. Khi nào không nên dùng long đền vênh?
Không nên dùng long đền vênh làm giải pháp chống nới lỏng duy nhất trong môi trường rung động cực mạnh (nên kết hợp thêm long đền răng cưa, đai ốc khóa hoặc keo khóa ren); và trong các mối ghép yêu cầu độ chính xác cao tuyệt đối, vì lực đàn hồi có thể gây sai lệch nhỏ về khoảng cách kẹp.
3. Long đền vênh lắp theo thứ tự nào trong mối ghép bulong?
Thứ tự phổ biến: đầu bulong → long đền vênh → long đền phẳng (nếu có) → bề mặt chi tiết cần ghép → đai ốc. Long đền vênh nên tiếp xúc trực tiếp với đầu bulong hoặc đai ốc để phát huy tối đa lực đàn hồi.
4. Mua long đền vênh DIN 127 số lượng lớn ở đâu uy tín tại TP.HCM?
Kim Khí Nam Việt cung cấp sỉ long đền vênh DIN 127 đầy đủ kích thước, đa dạng vật liệu (thép cacbon, inox 201/304/316), có chứng từ CO/CQ, hỗ trợ giao hàng công trình tại TP.HCM và toàn quốc.
