Bulong Neo Chữ L Là Gì? Cấu Tạo, Tiêu Chuẩn, Vật Liệu Và Ứng Dụng Trong Hệ Thống Cơ Điện MEP

Bulong neo chữ L (anchor bolt chữ L, bulong móng chữ L) là loại bulong neo phổ biến nhất dùng để cố định kết cấu thép, chân cột, chân máy vào nền móng bê tông. Với đặc điểm một đầu tiện ren, một đầu bẻ vuông góc 90 độ, bulong neo L đóng vai trò then chốt trong cả kết cấu xây dựng lẫn hệ thống cơ điện (MEP).

Bài viết dưới đây trình bày đầy đủ cấu tạo, tiêu chuẩn, kích thước, vật liệu và ứng dụng thực tế của loại bulong neo này.

1. Bulong neo chữ L là gì?

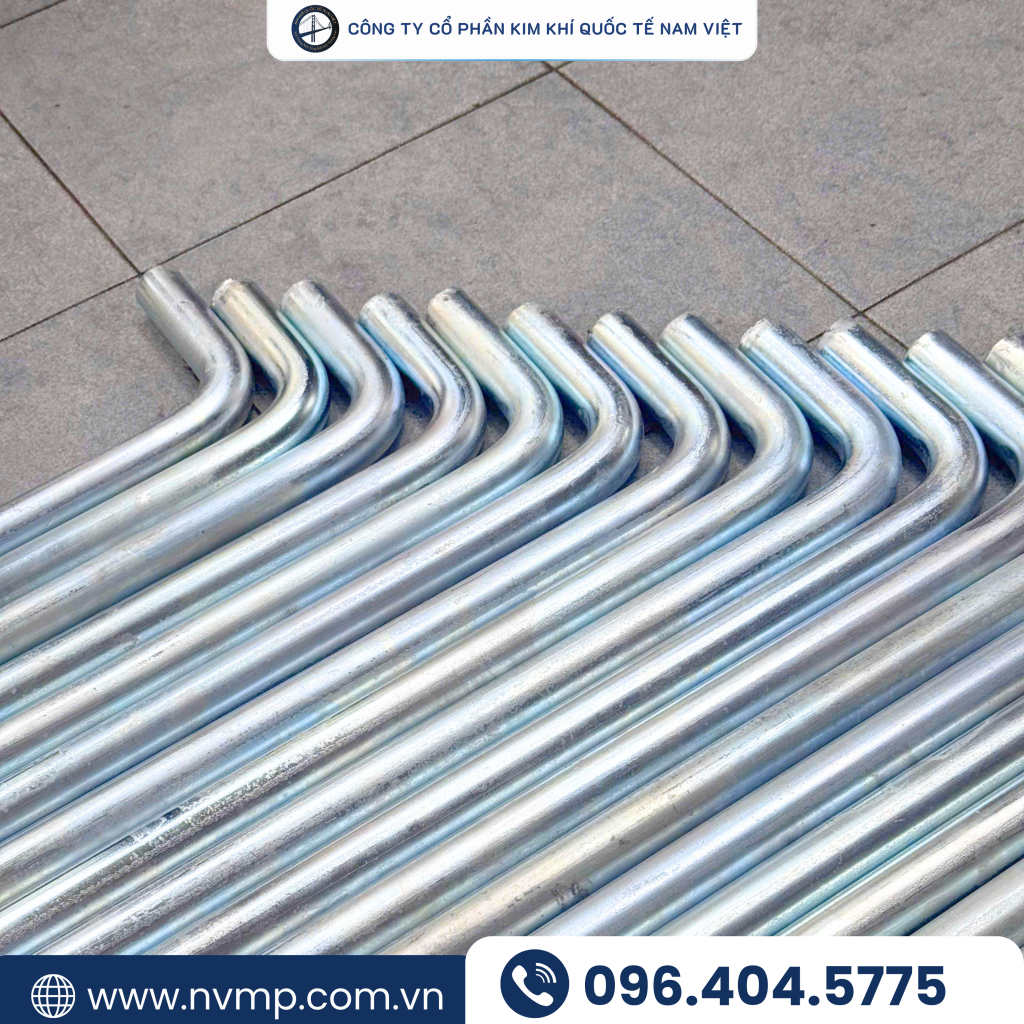

Bulong neo chữ L là một dạng bulong móng (anchor bolt), gồm một thanh kim loại có một đầu được tiện ren để lắp đai ốc và long đền, đầu còn lại được bẻ cong vuông góc 90 độ tạo thành hình chữ “L”. Phần đầu bẻ cong này được chôn sâu trong khối bê tông móng ngay từ khi đổ bê tông, còn phần đầu ren nhô lên trên để lắp ghép với kết cấu thép, bản mã hoặc chân đế thiết bị.

Tên gọi “chữ L” xuất phát trực tiếp từ hình dạng đặc trưng này — khác với bulong neo chữ J (đầu cong dạng móc câu) hay bulong neo thẳng (chữ I) không có đoạn bẻ góc.

2. Ưu điểm của Bulong neo chữ L

• Khả năng chịu lực nhổ tốt: Đầu bẻ góc 90° giúp tăng khả năng neo giữ trong bê tông, hạn chế nguy cơ bị kéo bật khỏi móng.
• Kết cấu đơn giản, dễ gia công: Có thể sản xuất theo nhiều kích thước, đường kính và chiều dài khác nhau theo bản vẽ thiết kế.
• Chi phí hợp lý: Giá thành thấp hơn nhiều giải pháp neo chuyên dụng như bulong neo hóa chất hoặc neo cơ khí.
• Đa dạng vật liệu và cấp bền: Có thể chế tạo từ thép carbon, thép hợp kim hoặc inox với nhiều cấp bền, phù hợp cho nhiều loại công trình.
• Ứng dụng rộng rãi: Phổ biến trong kết cấu thép, nhà tiền chế, bệ máy, trạm điện, hệ thống MEP và các công trình hạ tầng.

3. Nhược điểm của Bulong neo chữ L

• Phải lắp đặt trước khi đổ bê tông: Không thể thi công sau khi bê tông đã đông cứng như bulong neo hóa chất hoặc tắc kê nở.
• Yêu cầu định vị chính xác: Nếu đặt sai vị trí hoặc sai cao độ sẽ rất khó điều chỉnh và có thể phải xử lý lại phần móng.
• Khó thay thế sau khi chôn: Sau khi bê tông đóng rắn, việc tháo hoặc thay mới bulong gần như không khả thi.
• Kích thước cần được tính toán theo tải trọng: Chiều dài chôn neo, đường kính và chiều dài đoạn bẻ L phải phù hợp với yêu cầu thiết kế để đảm bảo khả năng chịu lực.
• Không phù hợp với công trình cải tạo: Đối với các công trình đã hoàn thiện, các giải pháp neo sau như bulong neo hóa chất hoặc tắc kê nở thường linh hoạt hơn.

4. Cấu tạo và nguyên lý neo giữ trong bê tông

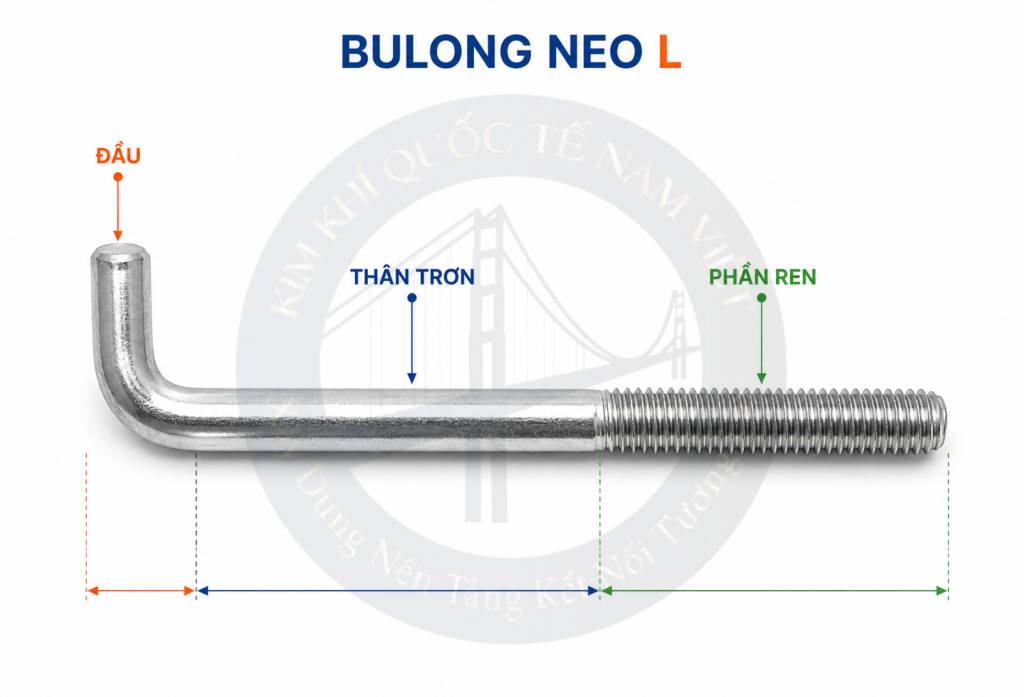

a) Cấu tạo của Bulong chữ L:

Một bulong neo chữ L gồm ba phần chính:

• Phần ren (đầu trên): tiện ren hệ mét, đủ dài để lắp đai ốc, long đền và bản mã liên kết với kết cấu thép hoặc chân đế thiết bị.
• Phần thân trơn: đoạn hình trụ thẳng, không ren, chôn trong bê tông, chịu lực kéo dọc trục chính.
• Phần bẻ góc L (đuôi): đoạn bẻ vuông góc 90 độ ở cuối thân, chôn sâu nhất trong bê tông.

b) Nguyên lý hoạt động:

Khi kết cấu bên trên chịu lực kéo (ví dụ gió tác động lên khung thép nhà xưởng, rung động từ máy móc), lực này truyền xuống bulong neo theo phương dọc trục, có xu hướng “nhổ” bulong ra khỏi khối bê tông.

Đoạn bẻ góc L đóng vai trò như một “mỏ neo” cơ học, tỳ vào khối bê tông xung quanh để chống lại lực nhổ này — hiệu quả hơn nhiều so với bulong neo thẳng chỉ dựa vào lực bám dính giữa bề mặt ren và bê tông.

5. Tiêu chuẩn sản xuất

Bulong neo chữ L được sản xuất dựa trên nhiều hệ tiêu chuẩn quốc tế và trong nước, tùy theo yêu cầu của chủ đầu tư hoặc hồ sơ thiết kế:

Phần lớn bulong neo chữ L tại Việt Nam được gia công theo bản vẽ thiết kế cụ thể của từng công trình (kích thước, chiều dài bẻ góc, cấp bền), thay vì mua hàng có sẵn theo lô cố định — vì mỗi công trình có yêu cầu chịu tải, độ sâu chôn neo khác nhau.

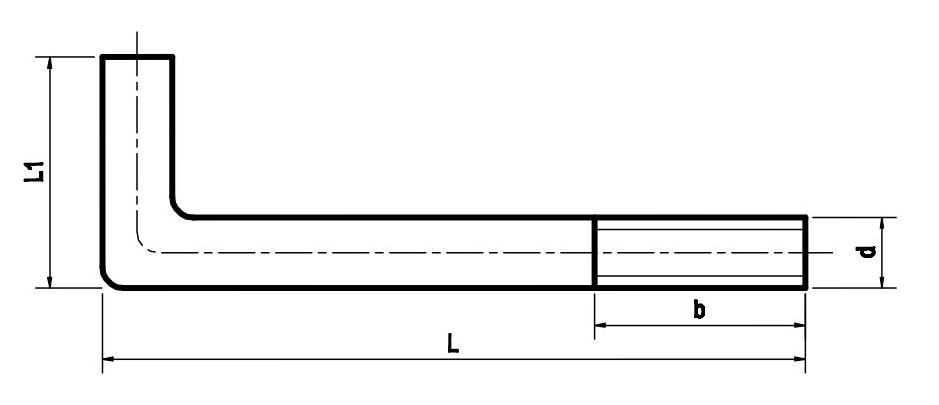

6. Kích thước tiêu chuẩn thường gặp

Bulong neo chữ L phổ biến với đường kính từ M12 đến M64, chiều dài tổng từ 300mm đến 3000mm tùy yêu cầu thiết kế:

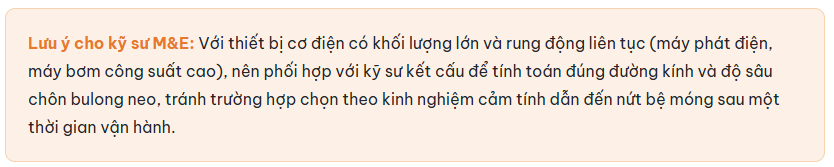

Kích thước cụ thể (đường kính, chiều dài tổng, chiều dài bẻ góc L1) cần được kỹ sư kết cấu tính toán dựa trên lực nhổ thiết kế, mác bê tông và độ sâu chôn neo — không nên áp dụng máy móc theo bảng tham khảo.

7. Cấp bền và vật liệu chế tạo

Bulong neo chữ L có cấp bền phổ biến từ 4.6, 4.8, 5.6, 6.6, 6.8 đến 8.8, 10.9, 12.9 — tùy yêu cầu chịu lực của công trình:

• Với công trình điện trung, hạ thế thông thường, phổ biến dùng cấp bền 5.6, 6.8 hoặc 8.8.
• Với công trình yêu cầu chịu lực lớn hơn (cẩu tháp, nhà xưởng kết cấu thép, nhà cao tầng), thường dùng cấp bền 8.8 trở lên, có thể lên tới 10.9 hoặc 12.9.

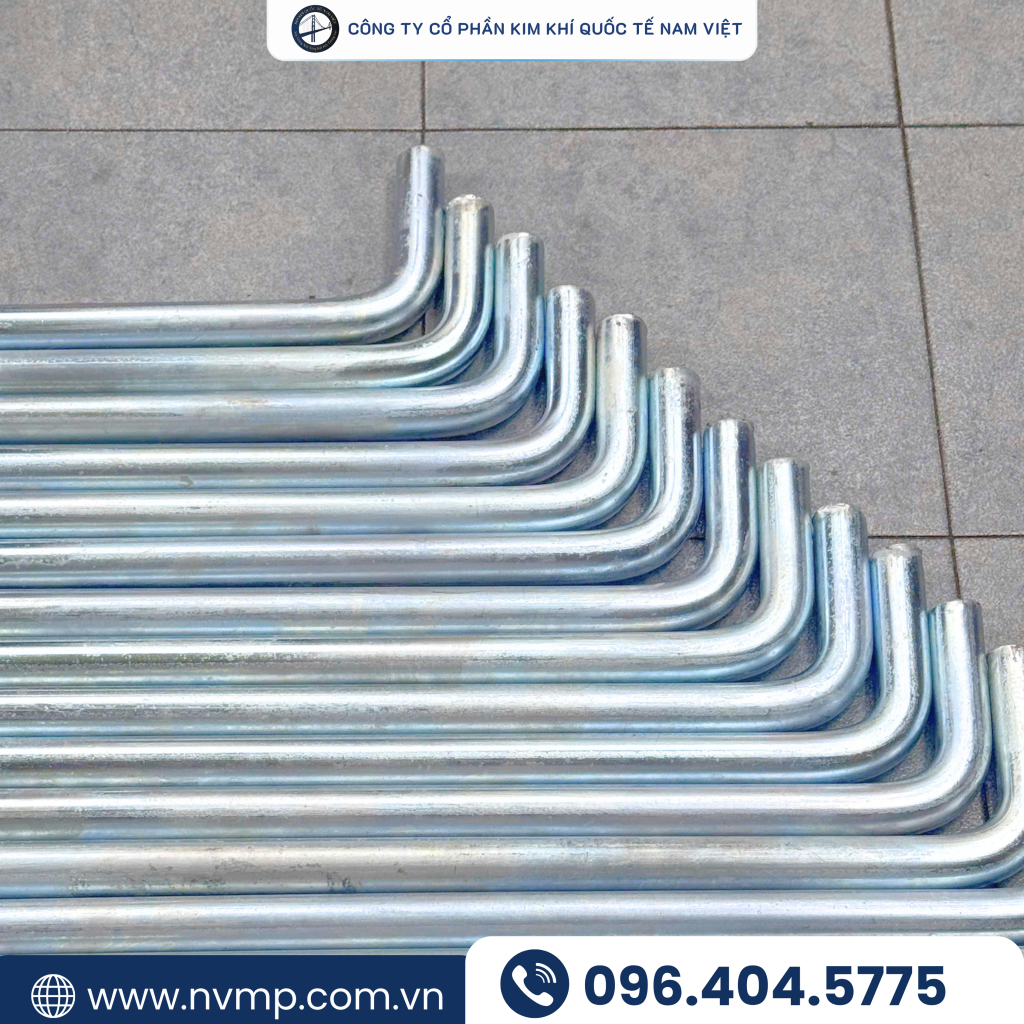

Về xử lý bề mặt, bulong neo chữ L có thể để dạng thép đen, mạ điện phân, hoặc mạ kẽm nhúng nóng toàn bộ thân. cũng có trường hợp chỉ mạ phần đầu có ren phần lộ ra ngoài bê tông, còn phần chôn trong bê tông để dạng mộc vì được bê tông bảo vệ khỏi ăn mòn trực tiếp.

8. Các Phụ Kiện Thường Sử Dụng Chung Với Bulong Neo Chữ L

Để tạo nên một mối liên kết chắc chắn và bền vững, bulong neo chữ L thường được sử dụng kết hợp với các phụ kiện sau:

• Đai ốc DIN 934 / ASTM A563
  • Dùng để siết và cố định chân cột, bản mã hoặc thiết bị vào bulong neo.
  • Có thể sử dụng 1 hoặc 2 đai ốc để điều chỉnh cao độ và tăng khả năng khóa.
• Long đền phẳng DIN 125 / F436
  • Phân bố đều lực siết lên bề mặt tiếp xúc.
  • Hạn chế lún, biến dạng hoặc làm hỏng bản mã khi siết lực lớn.
• Long đền vênh DIN 127 / Long đền vát F436
  • Tăng ma sát giữa đai ốc và bề mặt lắp ghép.
  • Giúp hạn chế hiện tượng tự tháo lỏng khi kết cấu chịu rung động.
• Bản mã thép
  • Là chi tiết trung gian liên kết giữa bulong neo và kết cấu thép.
  • Kích thước, chiều dày bản mã cần phù hợp với tải trọng thiết kế.
• Keo khóa ren (nếu cần)
  • Phù hợp với các vị trí có rung động mạnh như chân máy, thiết bị công nghiệp.
  • Tăng khả năng chống tự tháo của đai ốc trong quá trình vận hành.

Lưu ý: Nên sử dụng đai ốc và long đền có cùng cấp bền, cùng vật liệu hoặc cùng lớp mạ với bulong neo chữ L để đảm bảo khả năng chịu lực và chống ăn mòn. Đồng thời, cần siết đúng mô-men xoắn theo tiêu chuẩn kỹ thuật để mối ghép đạt hiệu quả tối ưu.

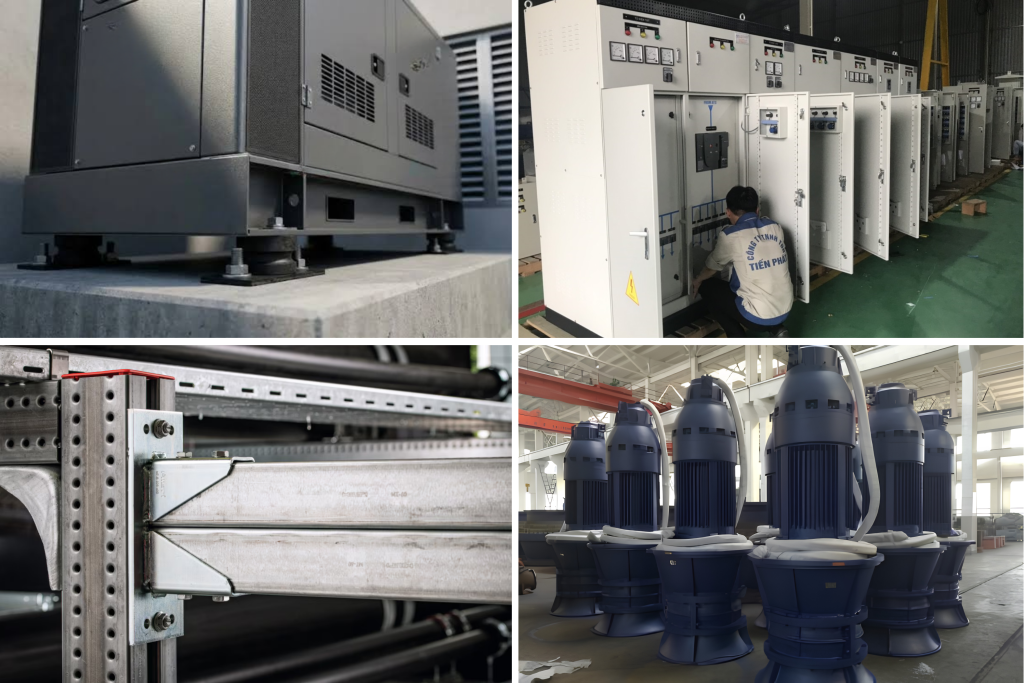

9. Ứng dụng bulong neo chữ L trong hệ thống cơ điện (MEP)

Ngoài vai trò quen thuộc trong kết cấu thép, bulong neo chữ L còn được sử dụng rộng rãi trong các hạng mục cơ điện (M&E/MEP) của công trình — nơi cần cố định chắc chắn thiết bị nặng, chống rung động khi vận hành:

• Bệ máy phát điện dự phòng: Cố định khung đế máy phát vào nền bê tông, chống rung và xê dịch khi máy vận hành công suất lớn.
• Tủ điện trung thế / hạ thế: Neo chân tủ điện, trạm biến áp vào bệ móng, đảm bảo ổn định lâu dài và an toàn vận hành.
• Khung đỡ máy bơm: Cố định bệ máy bơm nước, bơm chữa cháy vào sàn hoặc bệ bê tông, giảm rung động trong quá trình bơm.
• Giá đỡ thiết bị HVAC: Neo giữ khung đỡ điều hòa trung tâm (chiller), quạt thông gió công nghiệp có tải trọng lớn lên mái hoặc sàn kỹ thuật.

Với các giá đỡ thang máng cáp có tải trọng lớn hoặc kết cấu đỡ ống gió trong nhà xưởng, bulong neo chữ L cũng thường được chỉ định thay cho các loại tắc kê nở thông thường, vì khả năng chịu lực kéo ổn định và lâu dài hơn trong bê tông đổ mới.

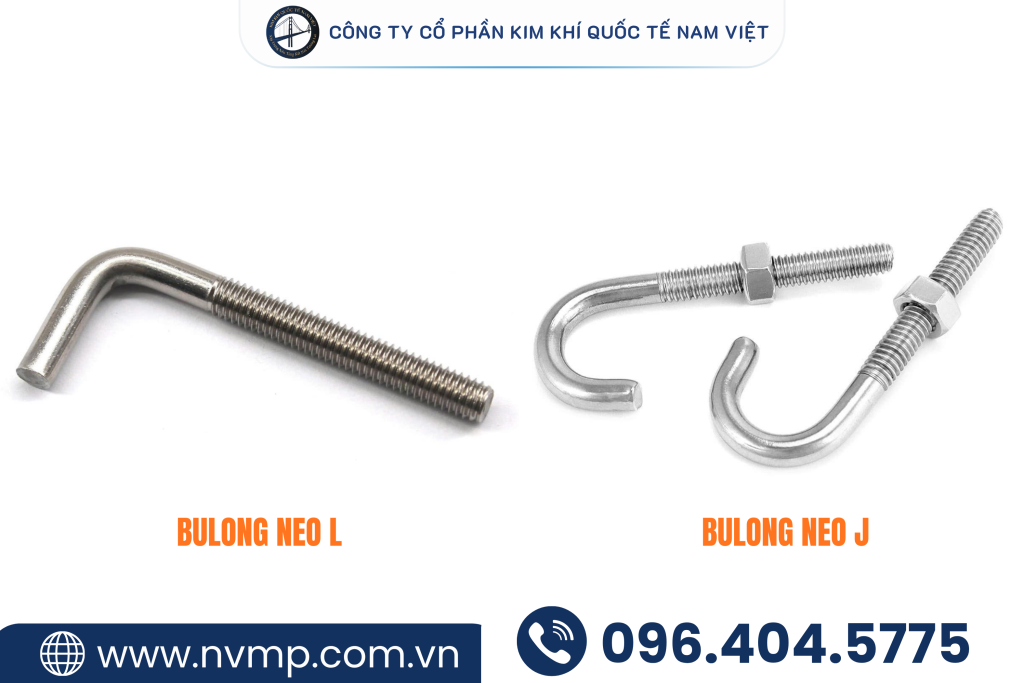

10. So sánh nhanh bulong neo chữ L và chữ J

Lưu ý khi thi công bulong neo chữ L

• Dùng dưỡng bulong (thép tròn D8-D10) để cố định cụm bulong đúng vị trí trước khi đổ bê tông
• Kiểm soát độ nhô cao phần ren so với mặt bê tông theo đúng bản vẽ, tránh nhô quá cao hoặc quá thấp
• Đảm bảo khoảng cách từ bulong đến mép móng và giữa các bulong trong cụm đúng thiết kế
• Với thiết bị cơ điện rung động liên tục, nên dùng thêm long đền vênh hoặc đai ốc khóa để chống tự nới lỏng
• Yêu cầu chứng từ CO/CQ và kết quả kiểm định cơ lý tính khi mua số lượng lớn cho công trình có yêu cầu nghiệm thu

Xem thêm các bài viết liên quan

• Bulong Neo Là Gì? Cấu Tạo, Phân Loại, Tiêu Chuẩn Và Ứng Dụng Trong Xây Dựng, Kết Cấu Thép
• Bulong Neo Chữ U ( U-Bolt) Là Gì? Cấu Tạo, Tiêu Chuẩn, Vật Liệu Và Ứng Dụng Trong Hệ Thống Cơ Điện MEP
• Bulong Neo J Là Gì? Phân Biệt Neo J Và Neo L, Cách Lựa Chọn Phù Hợp
• Bulong Neo M16 – Tìm hiểu về đặc điểm của bulong
• Đai Ốc DIN 934 Là Gì? Tiêu Chuẩn Đai Ốc Lục Giác Và Ứng Dụng
• Bulong DIN 933 Là Gì? Tiêu Chuẩn, Cấu Tạo, Phân Loại Và Ứng Dụng
• Bulong DIN 931 Là Gì? Cấu Tạo, Kích Thước, Cấp Bền Và Ứng Dụng
• Bulong Liên Kết — Giải pháp cho kết cấu thép
• Kim Khí Nam Việt – Đơn Vị Cung Cấp Bulong Uy Tín Tại Tp. Hồ Chí Minh Và Trên Toàn Quốc

11. Câu hỏi thường gặp (FAQ)

1. Bulong neo chữ L khác gì bulong neo chữ J?

Bulong neo chữ L có đầu bẻ vuông góc 90 độ, còn bulong neo chữ J có đầu uốn cong dạng móc câu. Cả hai đều tăng lực neo giữ trong bê tông, nhưng chữ J thường ưu tiên cho lực nhổ trung bình và móng trụ điện, còn chữ L phổ biến hơn cho chân cột kết cấu thép và bệ máy chịu lực kéo lớn.

2. Bulong neo chữ L dùng trong hệ thống cơ điện (MEP) ở đâu?

Trong hệ thống cơ điện, bulong neo chữ L thường dùng để cố định bệ máy phát điện dự phòng, chân tủ điện trung thế/hạ thế, bệ trạm biến áp, khung đỡ máy bơm, giá đỡ thiết bị HVAC và kết cấu đỡ thang máng cáp có tải trọng lớn.

3. Cấp bền bulong neo chữ L phổ biến là bao nhiêu?

Với công trình điện trung, hạ thế thông thường dùng cấp bền 5.6, 6.8 hoặc 8.8. Với công trình chịu lực lớn hơn như cẩu tháp, nhà xưởng kết cấu thép, thường dùng cấp bền 8.8, 10.9, thậm chí 12.9.

4. Mua bulong neo chữ L số lượng lớn ở đâu uy tín tại TP.HCM?

Kim Khí Nam Việt cung cấp sỉ bulong neo chữ L đầy đủ cấp bền, đa dạng kích thước và vật liệu, có chứng từ CO/CQ, hỗ trợ gia công theo bản vẽ và giao hàng công trình tại TP.HCM và toàn quốc.
