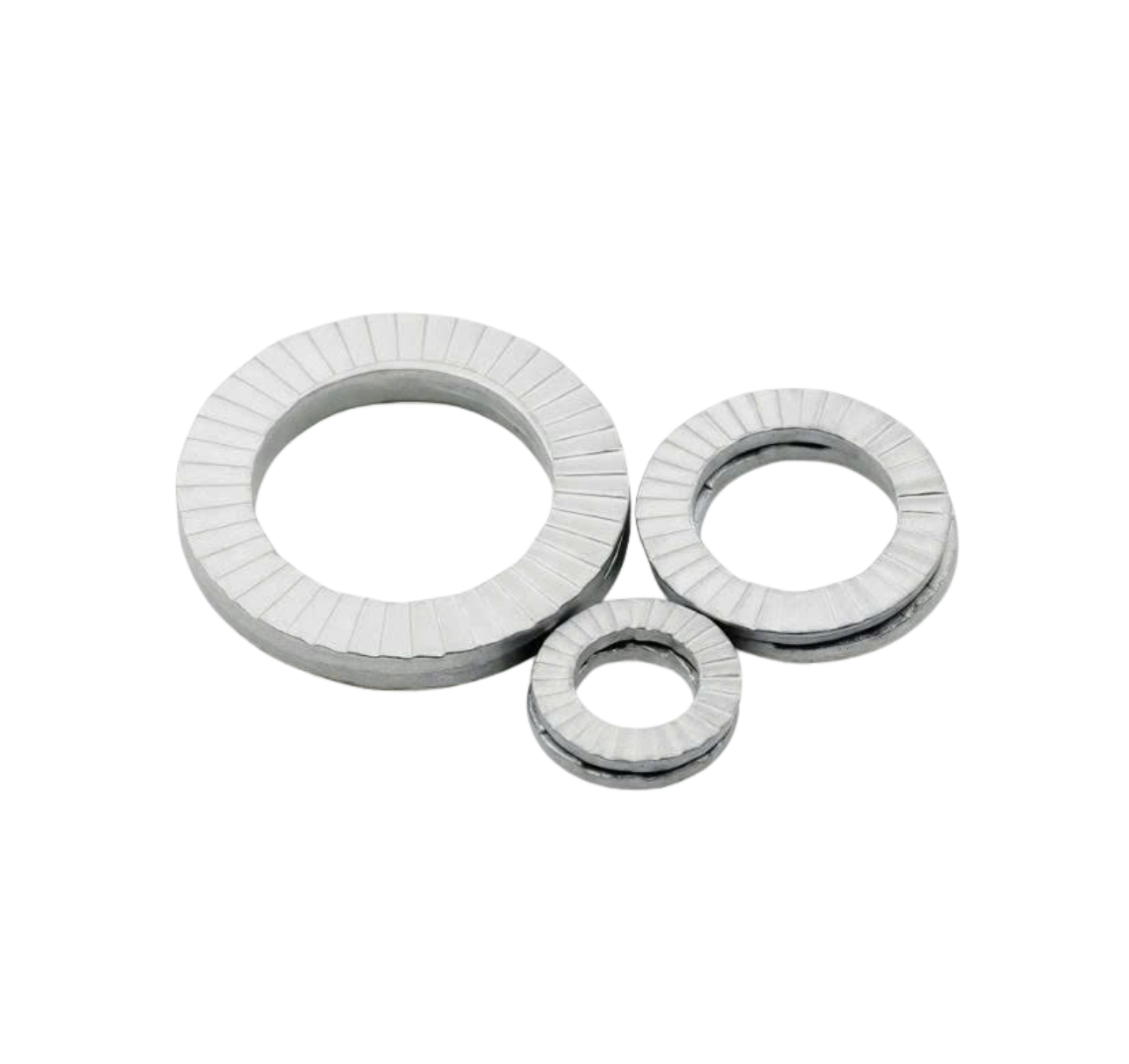

Long đền chống xoay (còn gọi là vòng đệm chống xoay, vòng đệm khóa cơ khí hay tab washer) là loại vòng đệm được thiết kế đặc biệt để ngăn đai ốc hoặc bu lông tự xoay ngược trong quá trình làm việc.
Khác với long đền vênh hoạt động dựa trên lực đàn hồi, long đền chống xoay sử dụng nguyên lý khóa cơ học — tạo liên kết cố định giữa các chi tiết, đảm bảo mối ghép không bị nới lỏng ngay cả trong điều kiện rung động mạnh hoặc tải trọng thay đổi.

Sản phẩm được sử dụng phổ biến trong các cụm cơ khí quan trọng như động cơ, hộp số, kết cấu thép và máy móc công nghiệp cần độ an toàn cao.

Mô tả

⚙️ 2. Thông số kỹ thuật

Kích thước danh định	Đường kính trong (mm)	Đường kính ngoài (mm)	Độ dày (mm)	Tiêu chuẩn	Vật liệu chế tạo
M4 – M6	4.3 – 6.4	8 – 12	0.5 – 1.0	DIN 93 / DIN 463	Thép C45, Inox 304
M8 – M12	8.4 – 13.0	15 – 22	1.0 – 2.0	DIN 93 / DIN 463	Thép mạ kẽm, Inox 316
M14 – M24	14.8 – 25.0	28 – 45	2.2 – 3.5	DIN 93 / DIN 463	Thép hợp kim, Mạ nhúng nóng

🔹 Bề mặt xử lý: mạ kẽm điện phân, mạ nhúng nóng, phốt phát hóa hoặc sơn tĩnh điện.
🔹 Kiểu dáng phổ biến: long đền tai gập (tab washer), răng cưa (serrated washer), hai tai đối xứng (double tab washer).
🔹 Màu sắc: trắng bạc, ánh vàng hoặc đen chống gỉ.

⚙️ 3. Cấu tạo và nguyên lý hoạt động

🔩 Cấu tạo

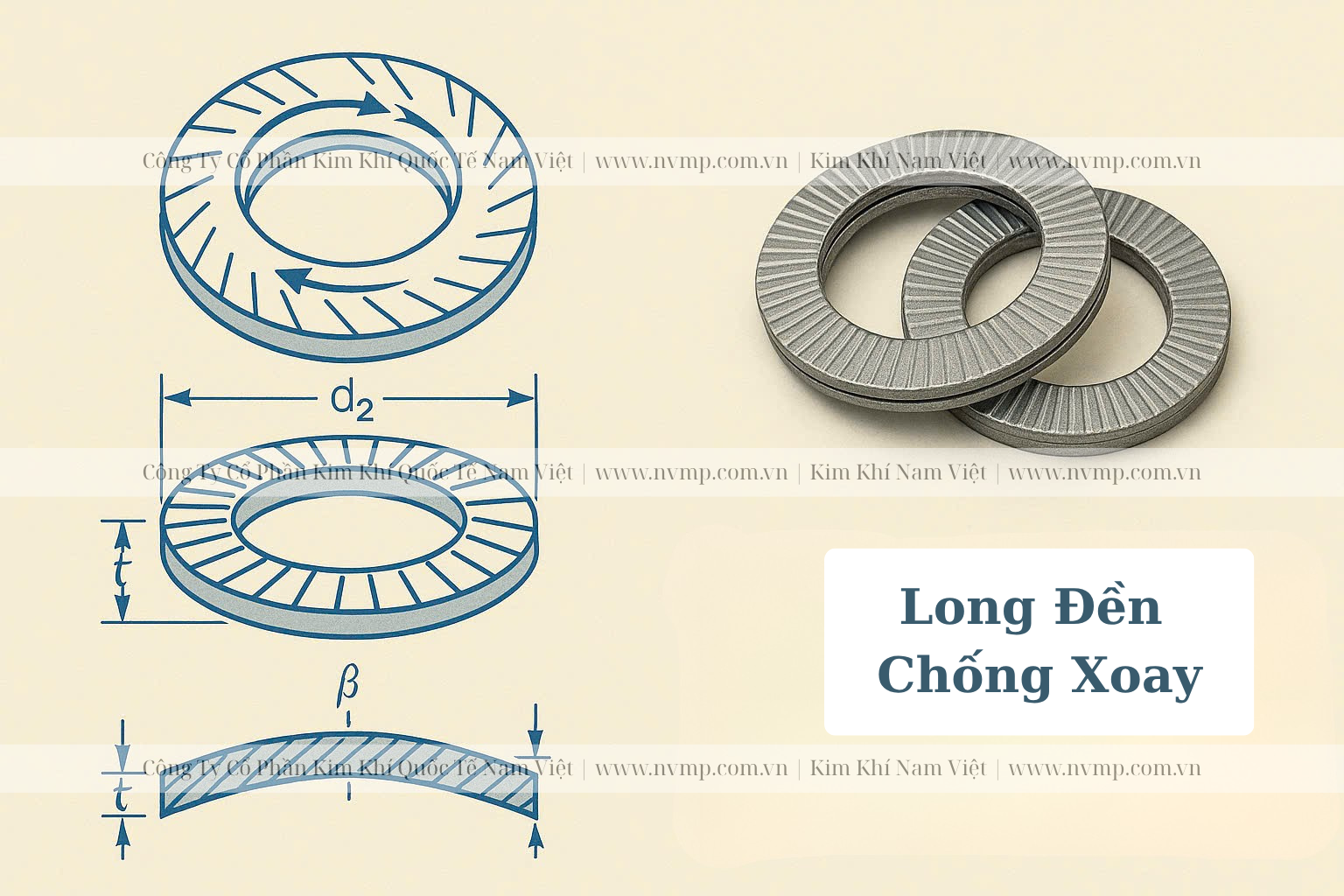

Long đền chống xoay thường được làm từ thép đàn hồi hoặc inox, có một hoặc hai tai kim loại gập (đối với loại tab washer) hoặc răng cưa nhỏ ở mặt tiếp xúc (đối với loại serrated washer).

Phần tai gập dùng để cố định vào rãnh hoặc chốt trên chi tiết ghép.
Phần còn lại gập lên mặt phẳng đai ốc hoặc đầu bu lông, tạo chốt khóa cơ học.
Với loại răng cưa, các rãnh nhỏ giúp ăn khớp và tăng ma sát giữa hai bề mặt kim loại.

⚙️ Nguyên lý hoạt động

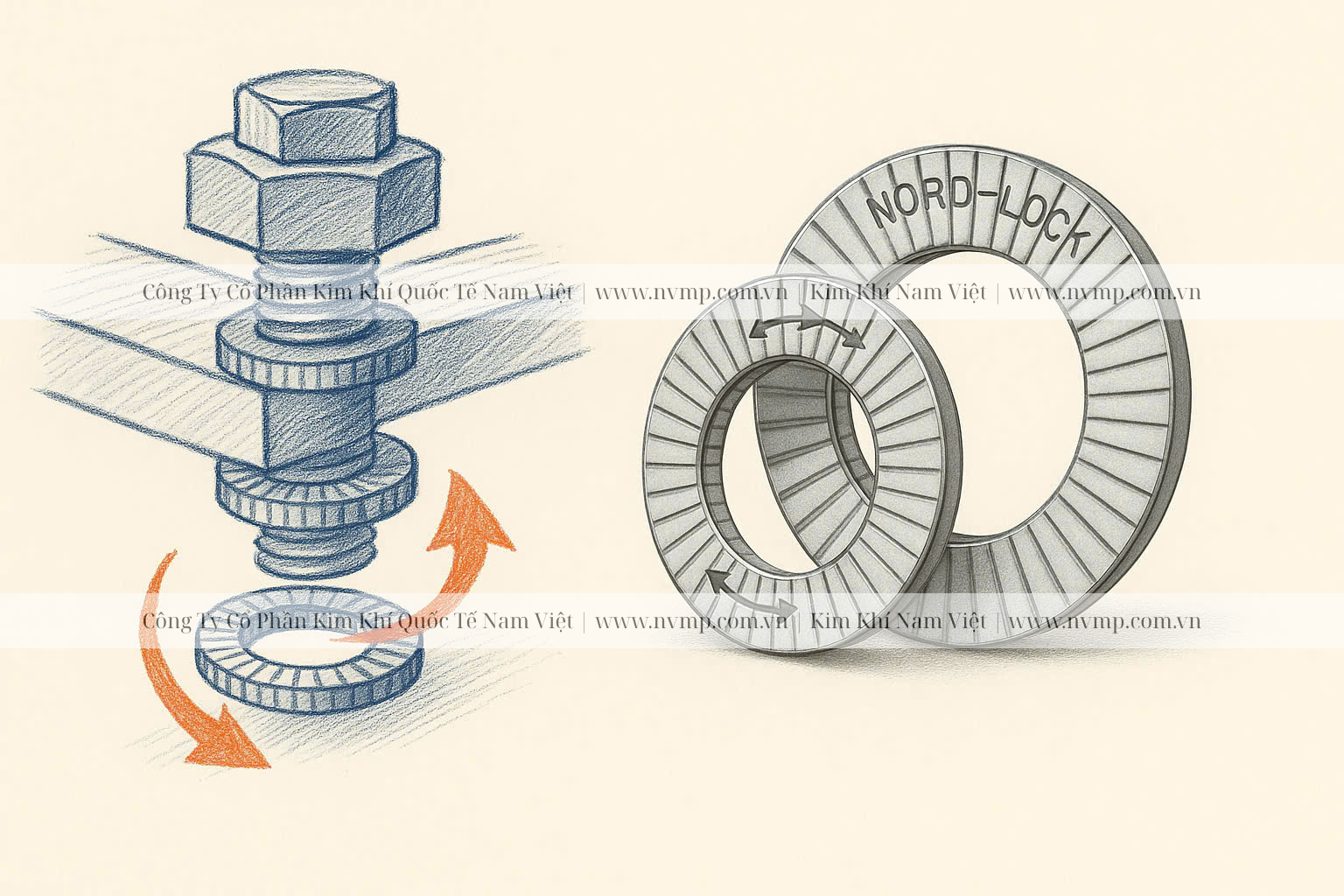

Khi bu lông được siết chặt, long đền chống xoay cố định vị trí của đai ốc thông qua tai khóa hoặc răng ma sát.
Nếu có rung động, đai ốc không thể xoay ngược vì đã bị khóa cơ học hoặc ma sát cao giữ chặt.
Nhờ đó, mối ghép duy trì lực siết ổn định, không bị lỏng dù làm việc lâu dài.

💡 Hiểu đơn giản: Long đền chống xoay “khóa” đai ốc hoặc bu lông vào đúng vị trí, không cho xoay ngược, giúp mối ghép bền chắc tuyệt đối.

💎 4. Ưu điểm sản phẩm

🔒 Chống xoay, chống tháo lỏng tuyệt đối: nhờ cơ chế khóa cơ học hoặc ma sát răng cưa.
⚙️ Độ an toàn cao: thích hợp cho các chi tiết chịu rung động mạnh, lực thay đổi liên tục.
🧲 Bền bỉ, tái sử dụng được: vật liệu thép hợp kim hoặc inox có khả năng chống mài mòn và chịu tải tốt.
🛡️ Chống gỉ sét, thích hợp môi trường ngoài trời: nhờ lớp mạ bảo vệ hoặc inox 304/316.
🔄 Tương thích đa dạng: dùng chung với nhiều loại bu lông – đai ốc tiêu chuẩn DIN, ISO, JIS.
💰 Giá thành hợp lý, hiệu quả cao: giải pháp chống lỏng cơ khí đơn giản, không cần phụ kiện phức tạp.

🏗️ 5. Ứng dụng thực tế

Long đền chống xoay được ứng dụng rộng rãi trong các ngành cơ khí, công nghiệp và xây dựng, đặc biệt là những cụm chi tiết yêu cầu chống rung, chống xoay tuyệt đối:

🏭 Máy móc công nghiệp: mô-tơ, bơm, máy nén, hệ thống truyền động, trục quay.
🚗 Ngành ô tô – xe máy: cụm phanh, hộp số, động cơ, khung gầm, bánh đà.
🏗️ Kết cấu thép – nhà xưởng: hệ giằng, khớp nối, dầm thép, giàn mái.
⚙️ Thiết bị cơ khí chính xác: tủ điện, khuôn mẫu, máy ép thủy lực, thiết bị công nghiệp nặng.

👉 Khi lắp đặt, long đền chống xoay thường được dùng giữa đai ốc và chi tiết ghép, với một tai cố định vào khung máy và một tai gập lên đai ốc sau khi siết để cố định vị trí.
